| B3-200型钎焊 |
 |
|
产品简介
·B3-200型钎焊板式换热器是一款专为大型中央空调、工业冷水机组、大型热泵系统设计开发的钎焊板式换热器，适用于蒸汽-水或水-水（液-液）换热，在某些工况下换热效率优于可拆式板式换热器，其换热量范围在150 ～ 400KW 的范围。
标准接管
·水侧/冷媒水侧 DN100（96mm） LW920（2"）LW930（3"）
·制冷剂侧L9252（2"3/4） L931（3"1/8）
合理的分流区能：
均匀分布流速，去除了流速死区，从而避免了因污垢堆积而产生的腐蚀，同时又提高了板片换热面积的利用率。
两种流体完全逆向流动，大大提高了换热效率。
两种流体进、出口平行配管，简化了工程安装。
单一板片，简化了维修。 |
|
|
 |

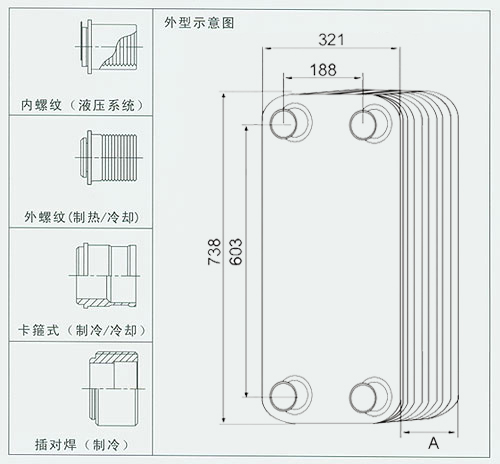

| 型 号 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
重量
（kg） |
滞留液
(L) |
换热面积
(M2) |
设计压力
(Mpa) |
测试压力
(Mpa) |
设计温度
(°C) |
| B3-200 |
13+2.7N |
321 |
188 |
738 |
603 |
13+0.75N |
0.22(N-2) |
0.21(N-2) |
1.5 |
2.1 |
-160----225 |
| B3-200A |
13+2.7N |
321 |
188 |
738 |
603 |
13+0.75N |
0.22(N-2) |
0.21(N-2) |
1.5 |
4.5 |
-160--225 |
|
|
技术参数
|
最低工作温度
|
-160℃
|
|
最高工作温度
|
＋225℃
|
|
最低工作压力
|
真空
|
|
最低工作压力（制冷剂）
|
3.2MPa
|
|
最大工作压力（水）
|
2.5MPa
|
|
单通道容积
|
0.4L
|
|
水侧最大流量
|
100m3/h
|
|
回路组合形式
|
双回路、单回路
|
|
