| B3-30型钎焊 |
 |
|
产品简介
·B3-30型钎焊板式换热器覆盖了制冷容量4～25W的范围（2～10冷吨），可作为冷凝器和蒸发器使用，也可作为冷、过热器使用，特别可作冷干机使用，具有非常紧凑结构，很小的滞凝量。 |

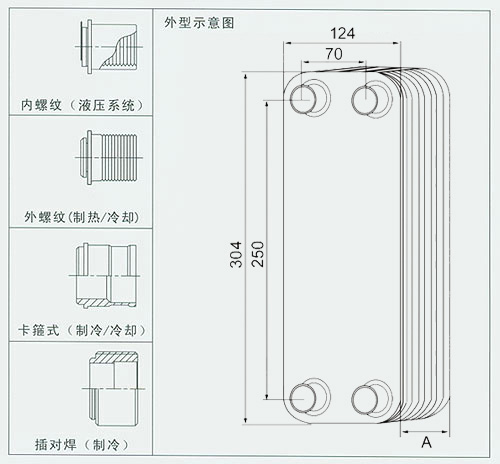

尺寸
·板片包厚度A=9+2.4N
·重量 W=1.3+0.13×n(kg) n=板片数 |
|
标准接管
·水侧/冷媒水侧 W210（G1"） R312（G1"1/4）
·制冷剂侧H1063（3/4"） H2116（1"1/8） S313（1"3/8） |
|
|
 |
| 型 号 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
重量
（kg） |
滞留液
(L) |
换热面积
(M2) |
设计压力
(Mpa) |
测试压力
(Mpa) |
设计温度
(°C) |
| B3-30 |
13+2.4N |
124 |
70 |
304 |
250 |
2.2+0.16N |
0.032(N-2) |
0.030(N-2) |
3 |
4.5 |
-160--225 |
|
|
技术参数
|
最低工作温度
|
-160℃
|
|
最高工作温度
|
＋225℃
|
|
最低工作压力
|
真空
|
|
最大工作压力
|
30/45bar
|
|
试验压力
|
45/63bar
|
|
单通道容积
|
0.05L
|
|
水侧最大流量
|
18m3/h
|
|
板片组合形式
|
D、H、X
|
|
